成人视频

近日，成人视频 杜菲、姜珩教授团队在国际顶级期刊《Nature Communications》上发表题为“Safe electrolyte design with isolated solvation nanoclusters for high-energy lithium metal batteries”的研究论文。该团队创新性设计了一种基于“孤立溶剂化纳米簇”的新型电解液，成功实现了能量密度超500 Wh/kg的锂金属软包电池，并兼具超长寿命与卓越安全性能，为下一代高比能电池实用化开辟了新路径。

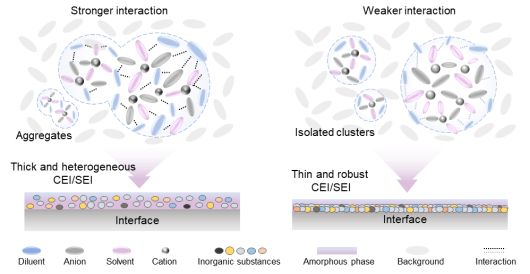

图1. 稀释剂-离子对相互作用调控，实现孤立纳米团簇构筑，构建稳定的电极界面

传统局部高浓电解液中的稀释剂常与锂离子及阴离子产生非预期强相互作用，导致离子团簇无序聚集，制约界面稳定。研究团队基于Hansen溶解度参数理论，筛选出非配位、不燃的环状氟化稀释剂HFC。该分子凭借环状结构与低极化率，大幅削弱了与离子对的分子间作用力，促使电解液形成均匀、孤立的纳米簇结构。

这一微观调控带来显著优势：一方面，孤立纳米簇加速锂离子迁移，有效抑制枝晶生长；另一方面，强化锂离子-阴离子配位，在正负极表面原位构筑以LiF、Li₂O为主的无机富集界面膜，兼具高机械强度与热稳定性。

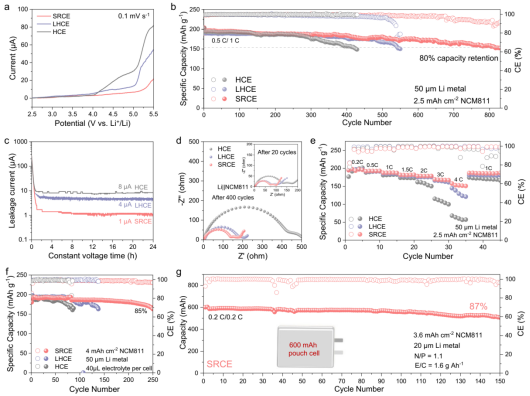

图2. 电解液的正极稳定性及全电池电化学性能评估

电化学测试显示，采用新型电解液的50 μm Li || NCM811扣式电池，循环800次后容量保持率仍达80%，并在8个月日历老化后容量保持超95%。在实用化层面，6 Ah级软包电池比能量突破500 Wh/kg，2 Ah软包电池180次循环后容量保持率达85%。

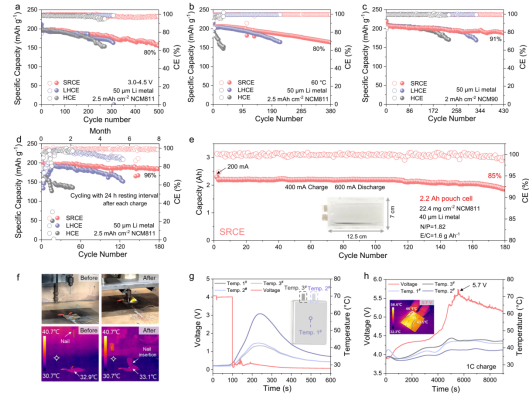

图3. 在高温、高压、高镍条件下的性能验证和软包电池电化学性能以及针刺、过充安全滥用测试结果

更令人瞩目的是其安全表现：满电态针刺测试无明火、无爆炸，仅局部温升30℃；200%过充电极端滥用下电池无鼓包、无泄漏。

该工作为高比能锂金属电池的电解液设计提供了全新范式，从全生命周期角度提升了电池的可持续性。

成人视频 为第一完成单位，唐吉敏博士为第一作者，魏芷宣教授、姜珩教授、杜菲教授为共同通讯作者。研究得到国家自然科学基金等项目资助。

论文链接：

//doi.org/10.1038/s41467-026-77589-8
